宮城県のプラント設備で使われる製缶品とは｜種類・役割・製作のポイントを解説

工場やプラントでは、排気・冷却・流路制御など、さまざまな役割を持った設備が稼働しています。

こうした設備を構成する部品の多くは、金属の板材や形鋼を加工・溶接して製作される「製缶品」と呼ばれるものです。

製缶品は、設備の用途や設置環境に合わせて個別に設計・製作されることが多く、既製品では対応できないケースも少なくありません。設備ごとにサイズ・形状・接続条件が異なるため、図面に基づいたオーダーメイドでの製作が必要になります。

当社では、宮城県石巻市を拠点に、プラント設備や工場設備で使用される製缶品の製作に対応しています。

このページでは、プラント設備で使われる代表的な製缶品の種類と役割、そして製作時に重視されるポイントについて解説します。

プラント設備における製缶品の役割

プラント設備と製缶品の関係

プラントとは、工場の中で複数の設備を組み合わせて構成され、一連の工程で生産や処理を行う設備群のことです。

宮城県内のプラント設備でも、排気の処理、流体の制御、機器の支持など、多くの機能が求められます。これらの機能を担う部品の多くは、鉄やステンレスなどの金属板を切断・曲げ・溶接して製作される製缶品です。

たとえば、排気ラインには排気ガスを処理するためのサイクロンやダンパー、冷却装置などが設置され、それぞれの設備を支える架台や、排気を外部に排出する排気筒も必要になります。これらはすべて製缶加工によって製作される部品です。

プラント設備において製缶品は、設備の安全な運転と長期的な稼働を支える重要な構成要素といえます。

オーダーメイド製作が求められる理由

プラント設備で使用される製缶品は、設備ごとに仕様が異なるため、既製品では対応が難しいケースが多くあります。

たとえば、サイクロンの直径や円錐角度は処理する空気量によって変わりますし、ダンパーの弁体サイズは排気ラインの断面積に合わせて設計する必要があります。排気筒の高さや口径も、設備の排気量や設置場所の条件によって異なります。

さらに、既存設備との接続部分では、フランジの寸法やボルト穴の位置を既設側に合わせる必要があるため、ミリ単位での寸法管理が求められます。

こうした理由から、プラント設備の製缶品は設備仕様に合わせたオーダーメイドでの製作が基本となっています。

プラント設備で使われる製缶品の種類

ここからは、プラント設備で使用される代表的な製缶品を6種類ご紹介します。当社で実際に製作した製品を、写真とともに解説します。

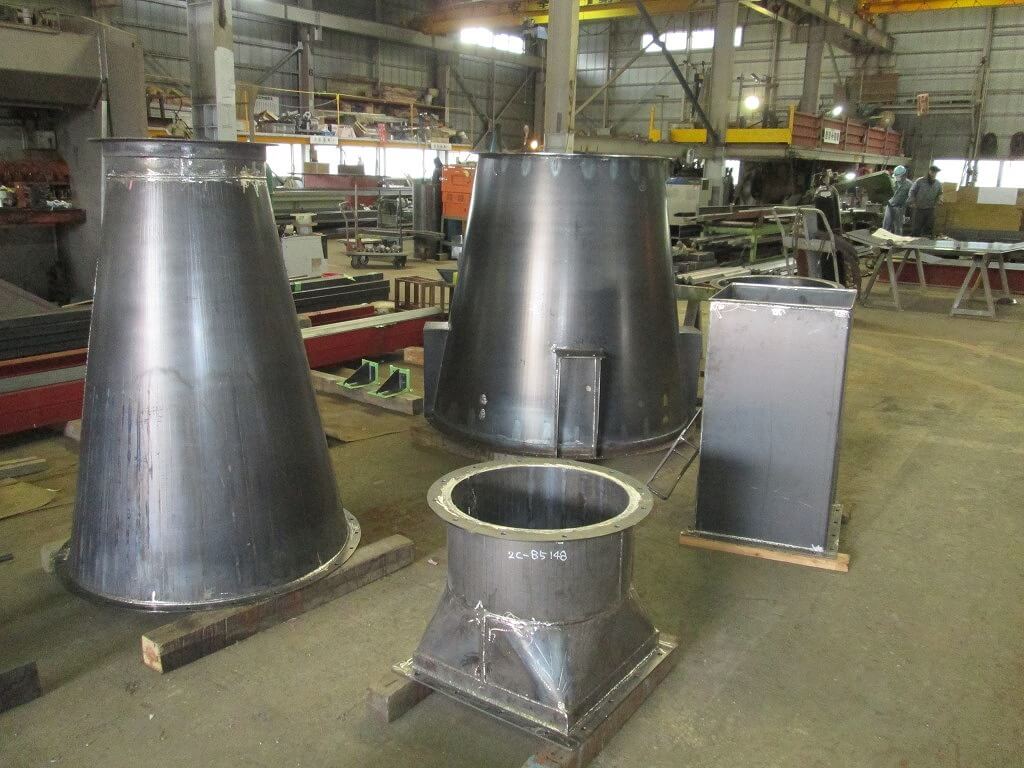

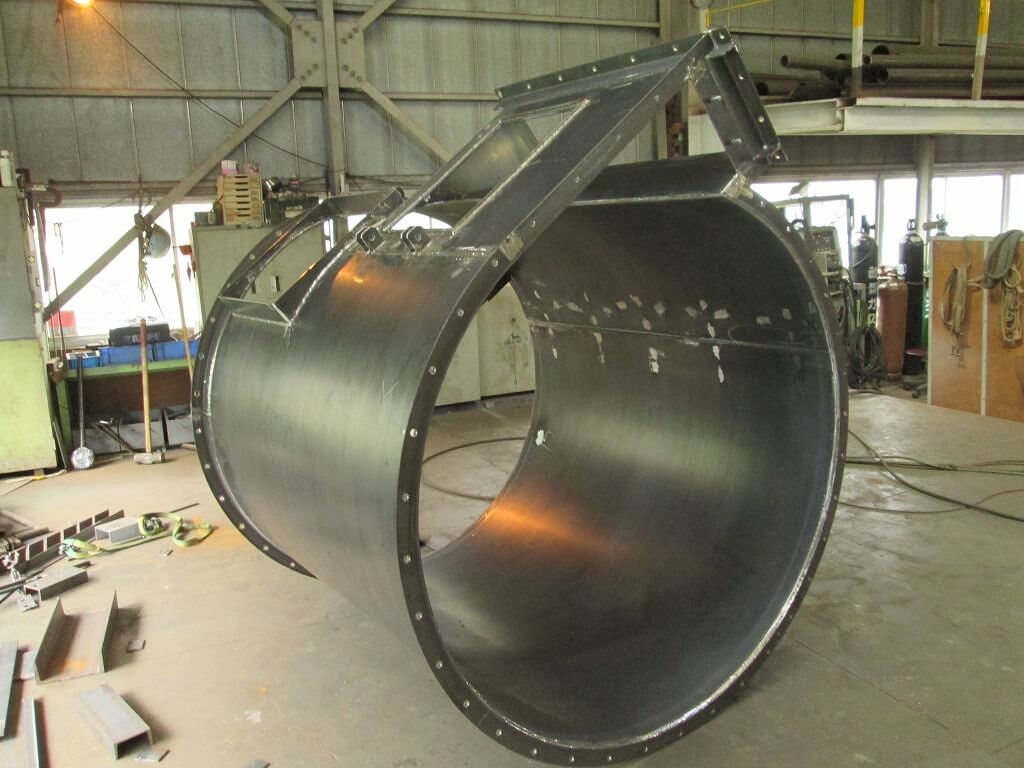

サイクロン（排気設備用）

サイクロンは、排気や空気の流れを利用して粒子や粉体を分離する装置です。気流を旋回させることで遠心力を発生させ、排気中の粉塵を捕集する仕組みになっています。

排気設備や集塵設備の一部として設置されることが多く、処理する空気量に応じてサイクロン径や円錐角度が変わるため、設備ごとの個別製作が必要です。

本体は円筒部と円錐部から構成されており、接続ダクトとのフランジ取り合いや気密性の確保が製作上の重要なポイントになります。

当社では宮城県石巻市の自社工場で製作しています。

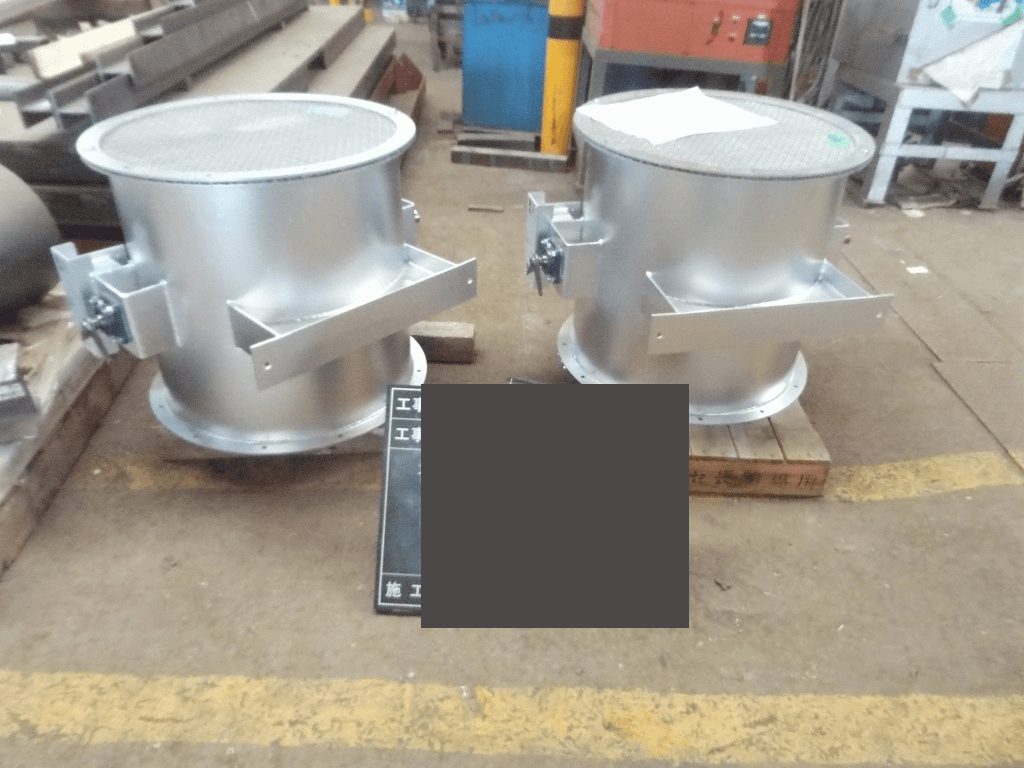

ダンパー（排気設備用）

ダンパーは、排気や空気の流量を調整するための装置です。ダクト内の気流を制御することで、排気設備全体のバランスを最適化する役割を担います。

本体は固定部分と可動する弁体から構成されており、弁体の加工精度が流量制御の性能を大きく左右します。また、回転軸と軸受部の精密加工がスムーズな動作と耐久性を確保するために重要です。

排気ガスの温度や圧力に応じた材質選定と、溶接部の気密性確保もダンパー製作では欠かせないポイントです。

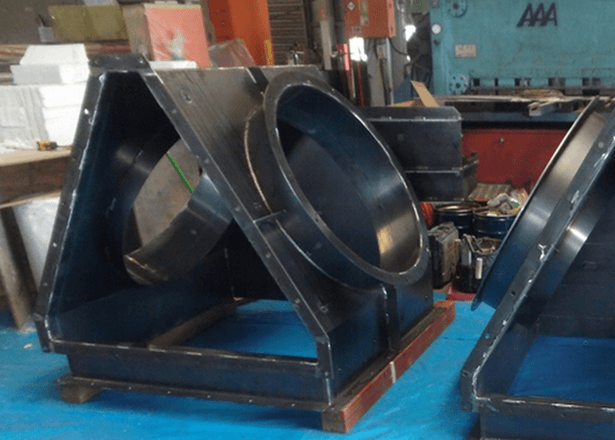

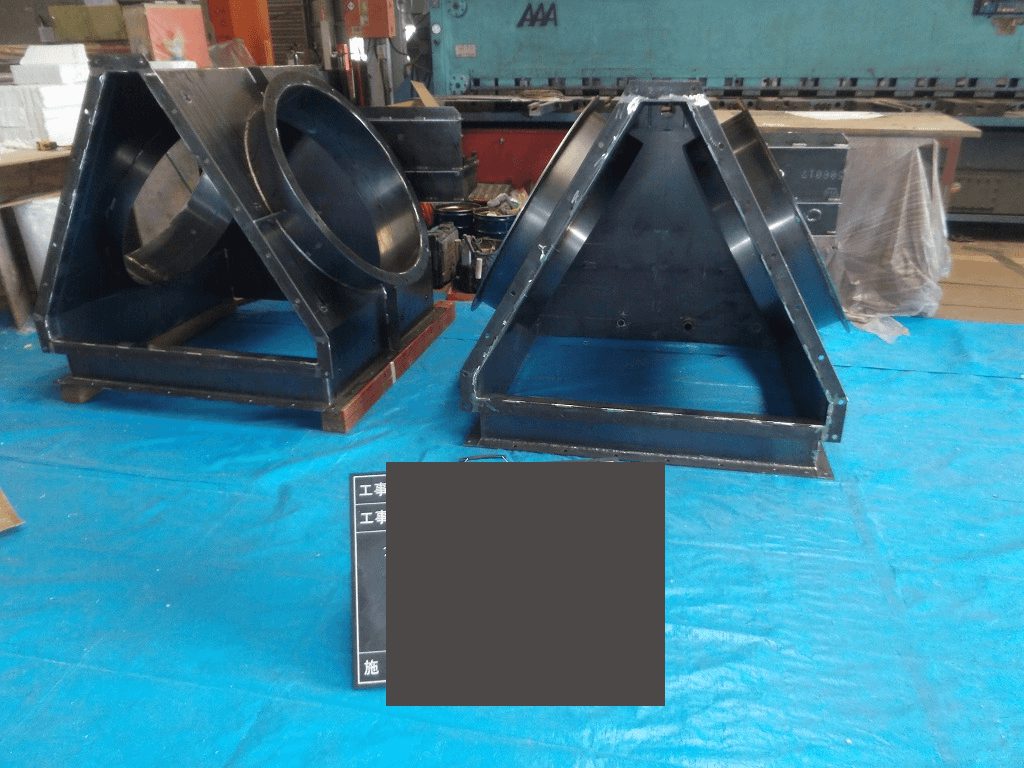

バイパス装置（排気設備用）

バイパス装置は、配管やダクトの途中に設置され、排気の流れを分岐・切替するための装置です。

設備の一部を停止して点検する際の迂回ラインの確保や、運転条件に応じた流路の調整など、プラント設備の安定運転を支える重要な部品です。

内部に流路を持つ構造となっており、流路形状の設計と加工精度が圧力損失に直結します。また、メンテナンス用の開口部やダクト接続用のフランジなど、実際の設備運用を考慮した構造での製作が求められます。

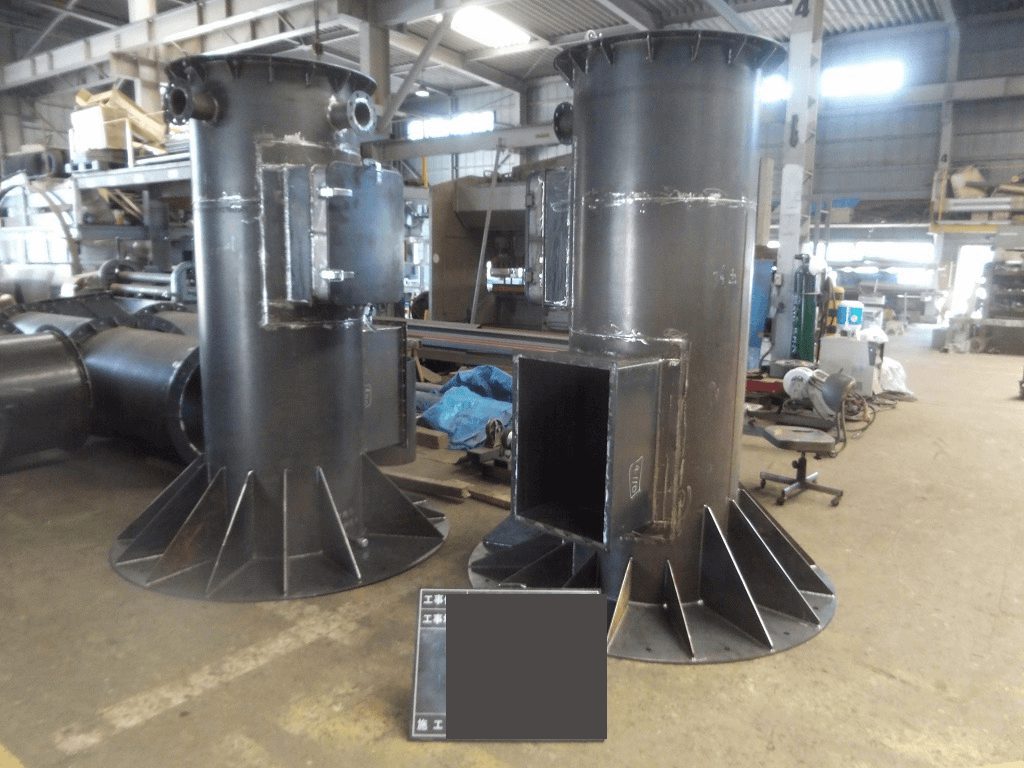

排気筒（排気設備用）

排気筒は、設備内部で発生した排気ガスや熱気を安全に大気中へ排出するための筒状の構造物です。排気設備の最終段に位置し、設備全体の安全運転を支える役割を持っています。

高さのある構造物であるため、本体の真円度と垂直精度が重要です。また、屋外に設置されることが多いため、風荷重や地震時の振動に耐えるベース部の補強構造が求められます。

当社で製作した排気筒では、ベース部に放射状の補強リブを配置し、荷重を均等に分散させる構造を採用しています。

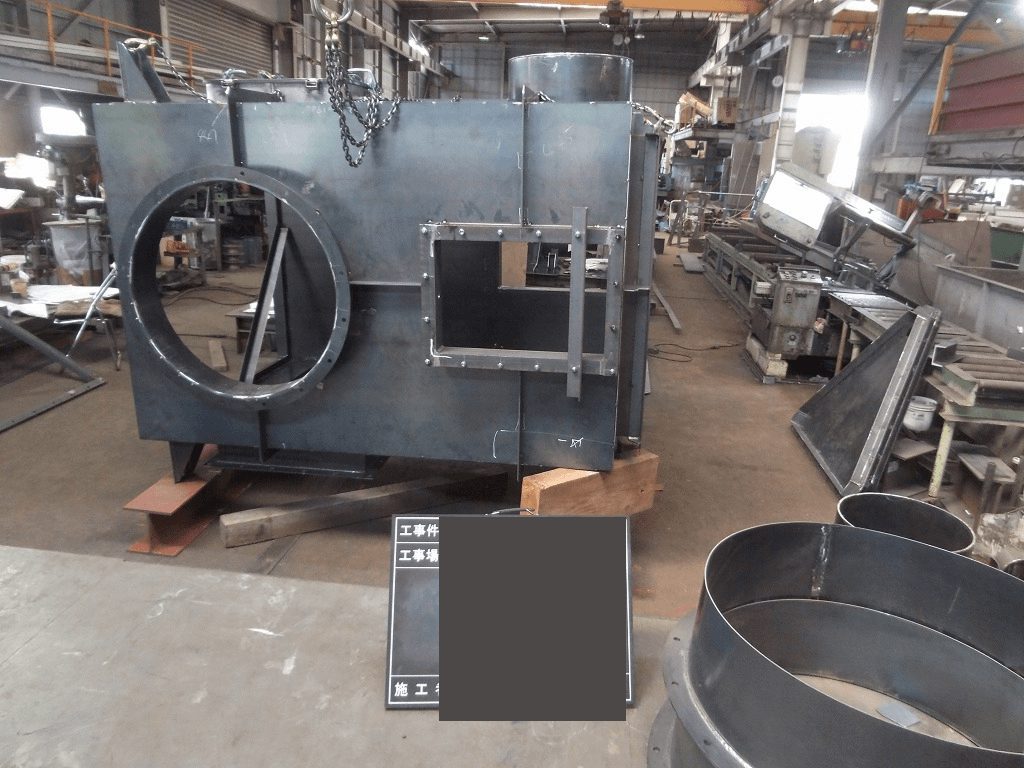

排ガス冷却装置（排気・焼却設備用）

排ガス冷却装置は、焼却設備やプラントの排ガス処理ラインにおいて、高温の排気ガスを急速に冷却するための装置です。

焼却設備では、排ガスの温度が850℃前後に達することがあります。この高温排ガスを200℃以下まで急速に冷却することで、ダイオキシン類の再合成を抑制します。特に350℃付近はダイオキシンが再合成されやすい温度帯であるため、この温度域を素早く通過させることが重要です。

装置の外装は箱型の製缶構造で、排ガスの入口・出口となる円形や四角形の開口部、内部のダンパー機構などを備えています。開口部の寸法精度や内部構造の設計が、装置の冷却性能に大きく影響します。

当社では宮城県石巻市の自社工場で製作しています。

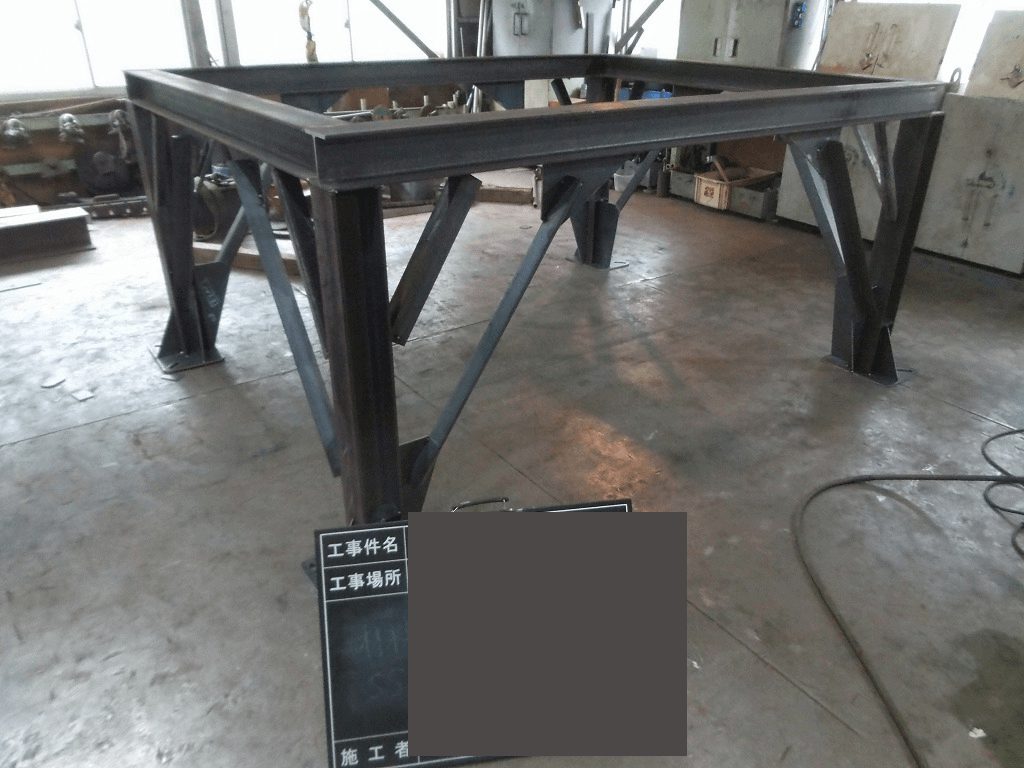

機器架台（設備全般）

機器架台は、設備や機械を安全に設置するための支持構造として使用される製缶品です。プラント設備では、排気装置やポンプ、制御盤など、さまざまな機器を所定の位置に固定するために架台が必要になります。

設置する機器の重量や振動条件、設置環境に応じて個別に設計・製作されるため、既製品では対応が難しいケースが多い部品です。

柱とフレームを基本構造とし、ブレース（筋交い）による補強で地震時や設備稼働時の振動に耐える構造を確保しています。ベースプレートのアンカーボルト穴加工や水平精度の管理など、据付現場を考慮した寸法精度も重要なポイントです。

プラント向け製缶品の製作で重視されるポイント

プラント設備で使用される製缶品は、過酷な環境下で長期間使用されることが前提です。ここでは、当社がプラント向け製缶品の製作において特に重視しているポイントをご紹介します。

設備仕様に合わせた設計・製作

プラント設備の製缶品は、設備ごとに求められるサイズ・形状・接続条件が異なります。

たとえば、同じサイクロンであっても、処理する空気量によって直径や円錐角度は変わりますし、同じ排気筒でも設置場所の風荷重条件によってベース補強の設計が異なります。

当社では、宮城県内はもちろん東北地方のお客様からお預かりした図面をもとに、設備の用途や設置条件を確認しながら製作を進めています。図面がない場合でも、設備の現状を確認したうえで、仕様の検討からご相談いただくことが可能です。

溶接品質と耐久性の確保

プラント設備の製缶品は、高温・高圧・振動・腐食など、さまざまな負荷にさらされます。

こうした環境で長期間使用するためには、溶接部の品質が非常に重要です。溶接の強度不足や欠陥は、ガス漏れや構造破損につながるリスクがあるため、各工程で品質管理を行っています。

当社では、製品の用途に応じて突合せ溶接やすみ肉溶接を使い分け、溶接後の熱変形対策も含めた品質管理を行っています。

据付現場を考慮した寸法精度

プラント設備の製缶品は、工場で製作した後に現場へ搬入して据え付けるのが一般的です。

現場での据付をスムーズに進めるためには、製作段階での寸法精度が重要になります。フランジのボルト穴位置、架台の水平精度、排気筒の垂直精度など、据付時に問題が発生しないよう、図面寸法に基づいた精度管理を行っています。

特に既存設備との接続がある場合は、現場の実寸法を確認したうえで製作に反映するケースもあり、製作と据付の両方を見据えた対応が求められます。

当社では宮城県を中心に、製缶加工だけでなくプラント工事にも対応しており、製作から据付まで一貫した対応が可能です。

宮城県でプラント設備用製缶品の製作をお考えの方へ

当社では、宮城県石巻市を拠点に、プラント設備や工場設備で使用される製缶品の製作に対応しています。

このページでご紹介したサイクロン・ダンパー・バイパス装置・排気筒・排ガス冷却装置・機器架台のほか、各種ダクトや配管サポートなど、設備仕様に合わせたオーダーメイドでの製作が可能です。

各製品の製作事例については、以下のページで詳しくご紹介しています。

図面に基づく製作はもちろん、仕様検討段階からのご相談にも対応しています。プラント設備の製缶品製作をご検討の際は、お気軽にお問い合わせください。
