排気筒の製作事例｜排気設備用の製缶加工

工場設備や各種プラントにおける排気設備では、設備内部で発生した排気ガスや熱気を安全に外部へ排出する必要があります。

その際に使用されるのが「排気筒」です。

排気筒は設置環境や設備の排気量によって必要なサイズや構造が異なるため、既製品では対応できないケースも多く、設備仕様に合わせた製作が求められます。

当社では、宮城県石巻市を拠点に、排気設備に使用される製缶品の製作に対応しています。

今回は、排気設備用排気筒の製作事例をご紹介します。

排気設備における排気筒とは

排気筒の役割（排気の安全な排出）

排気筒とは、工場設備やプラント設備から発生する排気ガスや熱気を、安全かつ効率的に大気中へ排出するための筒状の構造物です。

例えば、

• ボイラーや加熱炉から発生する高温排気の排出
• 工場内の有害ガスや粉塵を含む排気の外部放出
• 排気設備全体の圧力バランスの維持

などに使用されます。

排気筒は排気設備の最終段に位置する重要な構造物であり、設備全体の安全運転を支える役割を持っています。

排気設備で使用される場面

排気設備では、排気ガスの温度・圧力・成分などに応じて、排気筒に求められる仕様が変わります。

そのため排気筒は、

• 高温排気を安全な高さまで導いて放出する用途
• 排気ラインの最終出口として風圧や風向きの影響を考慮した設計
• 設備レイアウトに合わせたサイズ・形状での設置

といった条件のもとで製作されることが多く、設備ごとに最適な構造設計が求められます。

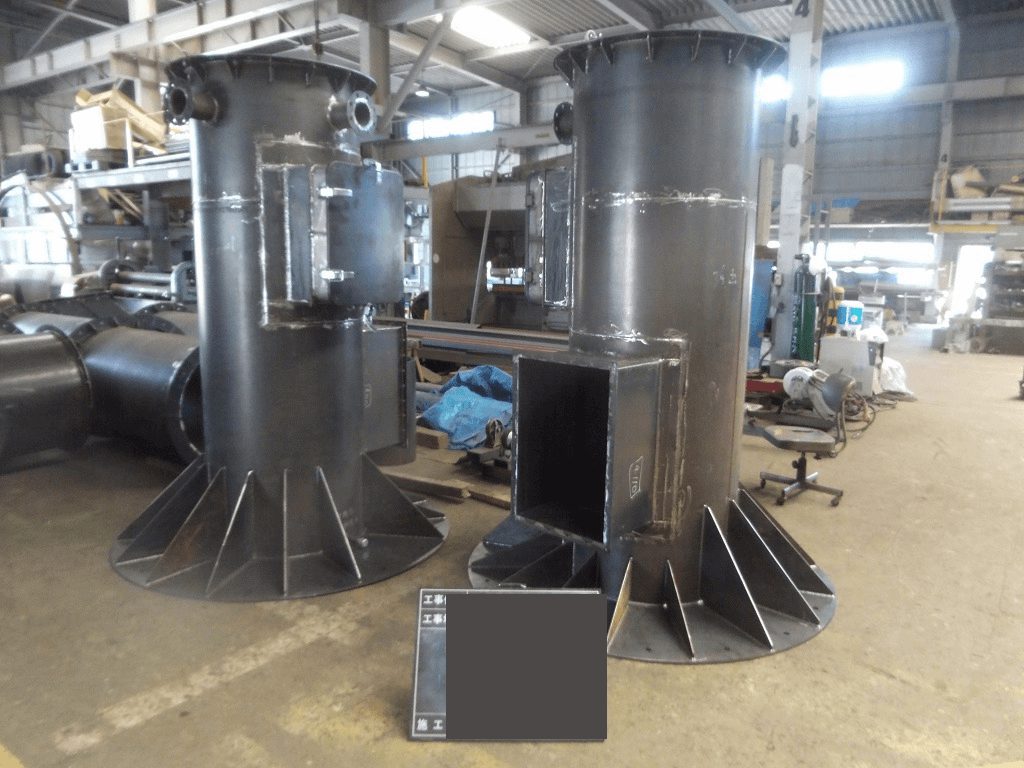

排気設備用排気筒の製作概要

今回製作した排気筒は、排気設備から排出される排気ガスを外部へ導くために使用される構造物です。

設備仕様に合わせて形状を設計し、既存設備との接続を考慮して製作しています。

製作した排気筒の仕様

• 材質：SS材
• 用途：排気設備用
• 製作内容：排気筒本体・ベース部・接続部の製缶加工

排気ガスの流れをスムーズに外部へ導けるよう、本体の形状と接続構造を考慮して製作しています。

構造の特徴（本体・ベース部・補強リブ）

今回の排気筒は、円筒形の本体と、放射状の補強リブを備えた円錐台形のベース部から構成されています。

また、

• 自立安定性を確保するための放射状リブによるベース補強構造
• 既存設備との接続を想定したノズル・フランジ構造
• 設備レイアウトに合わせた複数サイズでの同時製作

など、実際の設備運用と据付条件を考慮した構造としています。

排気筒製作のポイント

排気筒の製作では、排気設備特有の条件に対応するため、複数の要素を考慮した製缶加工が必要になります。

本体の真円度と垂直精度

排気筒は高さのある筒状構造物であるため、本体の真円度と垂直精度が非常に重要です。

わずかな歪みでも設置後に傾きや振動の原因となり、設備全体の安全性に影響を及ぼします。板材の巻き加工から溶接工程に至るまで、各段階で寸法精度を管理しながら製作を行っています。

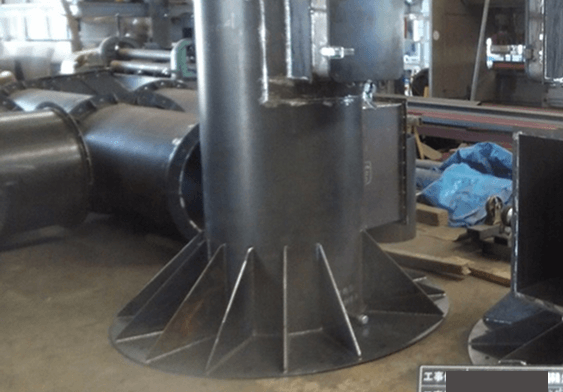

ベース部の補強リブ構造

今回の排気筒では、ベース部に放射状の補強リブを配置した構造を採用しています。

排気筒は屋外に設置されるケースが多く、風荷重や地震時の振動に耐える構造が求められます。放射状にリブを配置することで、荷重を均等に分散させ、長期間にわたって安定した自立性を確保しています。また、ベースプレートのアンカーボルト穴加工についても、現場での据付を考慮した精度管理を行っています。

接続部（ノズル・フランジ）の取り合い

排気筒には、排気設備の配管やダクトと接続するためのノズルやフランジが設けられます。

接続部の位置や角度がわずかにずれるだけでも、現場での据付に影響が出るため、図面寸法をもとに精度を確保しながら製作を行っています。既存設備との確実な接続を実現するため、フランジの面精度やボルト穴の位置精度にも細心の注意を払っています。

溶接品質と耐久性

排気筒は高温の排気ガスにさらされるだけでなく、屋外環境では風雨や温度変化の影響も受けます。

そのため、

• 本体とベース部の接合における溶接強度の確保
• ノズル取り付け部のすみ肉溶接の品質管理
• 補強リブ溶接部の熱変形対策

などを考慮し、長期間の使用に耐えられる溶接品質で製作しています。

排気設備の製缶品製作について

当社では、宮城県石巻市を拠点に、排気設備や工場設備に使用される製缶品の製作に対応しています。

例えば、

• 排気筒
• サイクロン
• ダンパー
• バイパス装置
• 機器架台

など、設備仕様に合わせた製作が可能です。

当社が製作した設備用製缶品全般については、以下のまとめページで複数の事例をご紹介しています。

「設備用製缶品の製作事例一覧を見る」
→ https://www.jp-k.co.jp/works-cyclone/

図面に基づく製作はもちろん、仕様検討段階からのご相談にも対応しています。

排気筒をはじめとした設備用製缶品の製作や製缶加工をご検討の際は、お気軽にお問い合わせください。当社の技術チームが、現地調査を実施し、お客様のニーズに最適な排気筒の製作についてご提案させていただきます。
