排気設備用バイパス装置の製作事例｜流路切替に対応した製缶加工
工場設備や各種プラントにおける排気設備では、運転状況やメンテナンスに応じて流路を切り替える必要があります。
その際に使用されるのが「バイパス装置」です。
排気設備の構成や用途によって必要な形状やサイズが異なるため、既製品では対応できないケースも多く、設備仕様に合わせた製作が求められます。
当社では、宮城県石巻市を拠点に、排気設備に使用される製缶品の製作に対応しています。
今回は、排気設備用バイパス装置の製作事例をご紹介します。
排気設備におけるバイパス装置とは
バイパス装置の役割（流路切替・迂回）
バイパス装置とは、配管やダクトの途中に設置され、排気の流れを分岐・切替するための装置です。
例えば、
- 設備の一部を停止して点検する場合
- 特定のラインを迂回させたい場合
- 運転条件に応じて流れを調整したい場合
などに使用されます。
排気設備においては、設備全体の安定運転や効率化を支える重要な役割を持っています。
排気設備で使用される場面
排気設備では、温度や圧力の変化、設備の稼働状況に応じて流路の切り替えが必要になる場面があります。
そのためバイパス装置は、
- メンテナンス時の迂回ライン確保
- 設備トラブル時の影響範囲の限定
- 運転条件の調整
といった用途で使用されることが多く、設備ごとに最適な構造設計が求められます。
排気設備用バイパス装置の製作概要

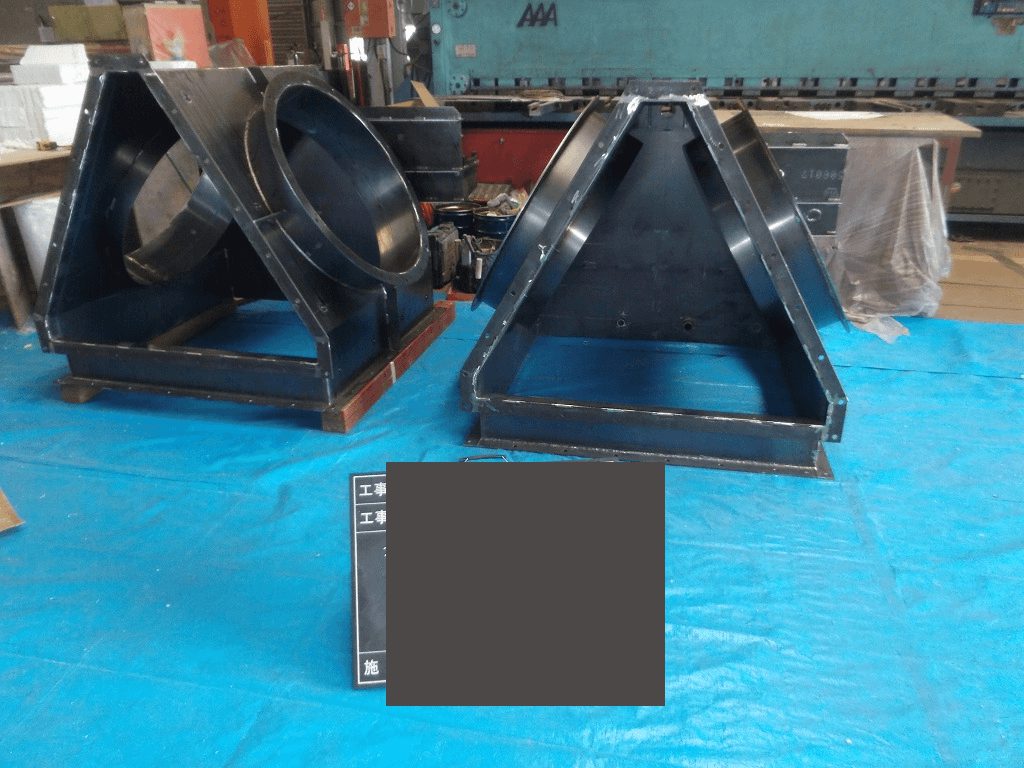

今回製作したバイパス装置は、排気設備の流路を切り替えるために使用される装置です。
設備仕様に合わせて形状を設計し、既存設備との接続を考慮して製作しています。
製作した装置の仕様
- 材質：SS材
- 用途：排気設備用
- 製作内容：バイパス装置本体・接続部の製缶加工
排気の流れをスムーズに切り替えられるよう、内部構造と流路形状を考慮して製作しています。

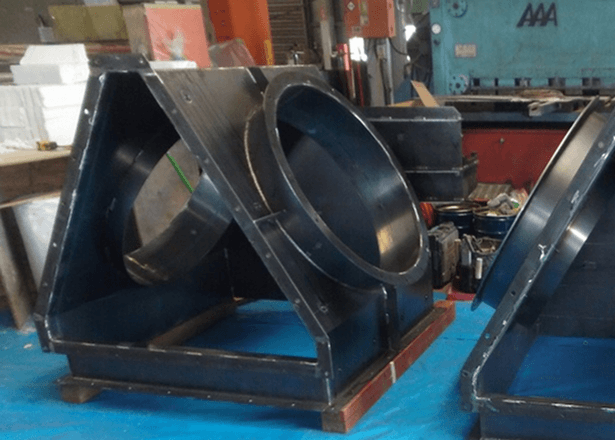

構造の特徴（流路・開口部・接続部）
今回のバイパス装置は、内部に流路を持つ構造となっており、排気の方向を切り替えることが可能です。
また、
- 内部確認やメンテナンスを考慮した開口部
- ダクト接続を想定したフランジ構造
など、実際の設備運用を考慮した構造としています。
排気設備用バイパス装置製作のポイント
バイパス装置の製作では、排気設備特有の条件に対応するため、複数の要素を考慮した製缶加工が必要になります。
流路設計と製缶加工の精度
排気の流れをスムーズに切り替えるためには、流路形状の設計と製缶加工の精度が重要です。
流れの急激な変化が発生すると、圧力損失や設備負荷の原因となるため、形状・角度・内部構造を考慮しながら製作を行っています。
接続部（ダクト・フランジ）の取り合い
排気設備では、既存のダクトや機器との接続精度が重要になります。
フランジ位置や寸法がわずかにずれるだけでも、現場での据付に影響が出るため、図面寸法をもとに精度を確保しながら製作を行っています。
耐久性と構造強度（排気環境への対応）
排気設備では、高温や圧力変動、振動などの影響を受けるため、装置には十分な耐久性が求められます。
そのため、
- 補強材の配置
- 溶接強度の確保
- 材質選定
などを考慮し、長期間の使用に耐えられる構造で製作しています。
