ダンパー製作事例｜排気設備用ダンパーの製缶加工
排気設備用ダンパーの製作事例
工場設備や各種プラント設備では、排気や空気の流れを制御することが重要です。そのための装置として「ダンパー」が使用されます。
ダンパーは、排気や空気の流れを調整するための装置で、排気設備やダクト設備などに組み込まれる部品です。設備の構成や処理する空気量によってサイズや形状が異なるため、設備仕様に合わせたダンパーの製作が必要になるケースも少なくありません。
当社では、宮城県石巻市を拠点に、工場設備や排気設備などで使用される設備用製缶品の製作に対応しています。今回は、排気設備の一部として使用されるダンパーの製作事例をご紹介します。
ダンパーとは
排気制御における役割
ダンパーは、排気や空気の流れを利用して流量を調整する装置です。ダクト内の気流を制御することで、設備全体の排気バランスを最適化する役割を担います。単なる流量調整だけでなく、設備運転時の圧力変動に対応し、安定した排気環境を実現することがダンパーの重要な機能です。ダンパーが適切に機能しないと、排気設備全体の効率が低下し、設備の寿命短縮にもつながります。
排気設備での活用場面
排気設備では、複数の排気ラインが存在することがあります。各ラインの流量バランスを取るため、それぞれにダンパーを設置して、気流を調整します。特に大型の排気設備では、複数のダンパーを組み合わせることで、より精密な制御が可能になります。
また、設備の運転状況に応じて、ダンパーを開閉することで、排気ラインの切り替えを行うこともあります。こうした用途では、設備仕様に合わせたカスタムダンパーの製作が不可欠です。

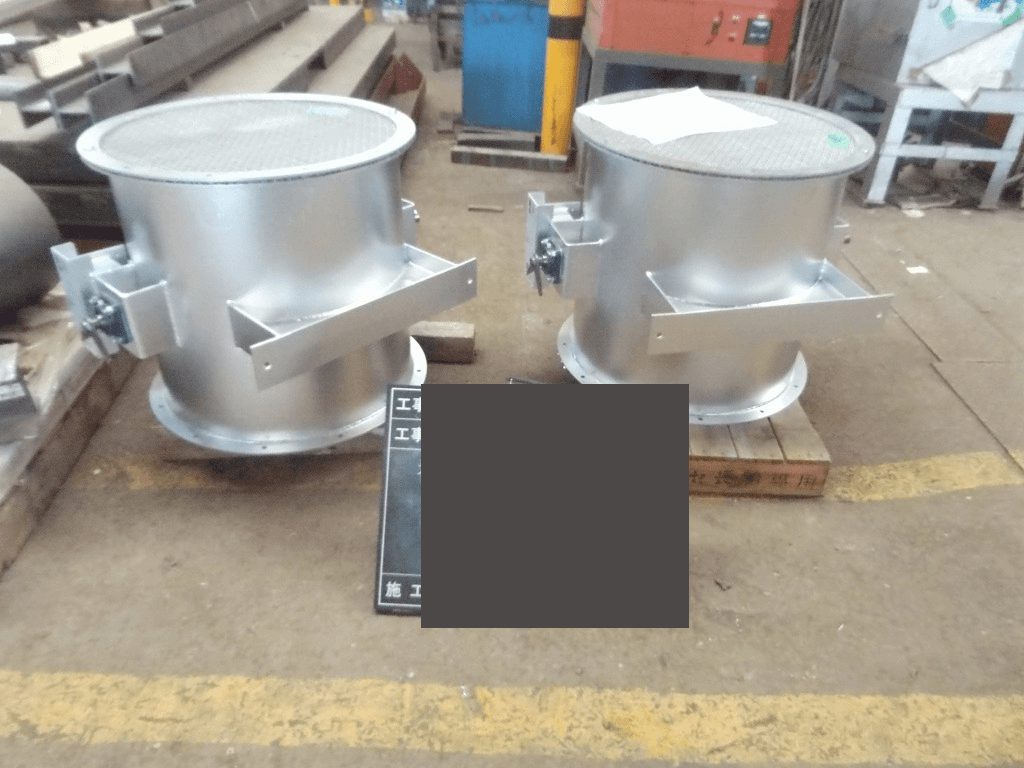

今回のダンパー製作概要
今回製作したダンパーは、排気設備の一部として使用される装置です。設備仕様に合わせた形状で製作し、既存配管との取り合いも考慮しています。
製作概要
- 材質：SS材
- 用途：排気設備用
- 製作内容：ダンパー本体の製缶加工
ダンパー本体は、固定部分と可動部分から構成されており、排気の流れを効率的に制御する形状で製作しています。本体の設計にあたっては、排気ガスの流量特性に応じた最適な弁体設計が重要です。
ダンパー製作のポイント
ダンパーの製作では、装置の形状や可動部分の仕様に合わせた製缶加工が重要になります。特に今回の製作では、次の点を意識して加工を行いました。
弁体の動作精度
ダンパーの弁体は、排気流量を調整するための可動部分です。弁体の形状と動作精度が、ダンパー全体の性能を大きく左右します。排気流量を正確に制御するには、弁体の加工精度が重要です。弁体の寸法が僅かにでもズレると、スムーズな動作ができず、排気制御に支障をきたします。当社では、加工機械の精度と職人の技術を組み合わせ、弁体の公差管理を厳格に行っています。弁体の動作が軽く、かつ確実に機能することで、排気設備全体の効率化を実現しています。
軸受部の加工
ダンパーは、弁体を回転させて流量制御を行うため、回転軸と軸受部の精密加工が必須です。軸受部の加工精度が低いと、摩耗が早まり、ダンパーの寿命が短くなります。当社では、回転軸と軸受の間の隙間を厳密に管理し、スムーズで耐久性のある動作を実現しています。また、軸受部周辺の溶接強度も重要です。高温・高圧の排気環境下で、軸受部が外れたり変形したりしないよう、信頼性の高い溶接加工を施しています。このような細部への配慮が、長期的な設備稼働を支える要因となります。
気密性と耐久性
排気設備で使用されるダンパーには、気密性と耐久性が求められます。排気ガスの漏れを防ぎ、設備の性能を維持するため、ダンパー本体の気密性は不可欠です。当社では、弁体と本体の接合部分に細心の注意を払い、ガス漏れを最小限に抑えるダンパーを製作しています。また、排気ガスは高温になることがあります。素材の選定から加工方法に至るまで、高温環境への耐性を考慮したダンパーの製作を行っています。さらに、溶接部分の強度管理も重要です。設備の振動や圧力変動に耐える構造で製作することで、ダンパーの長期的な信頼性を確保しています。
このように、複数のポイントに細心の注意を払いながら製作することが、設備用ダンパーの重要な製造プロセスになります。
設備用製缶品の製作について
当社では、宮城県石巻市を拠点に、工場設備や各種プラント設備で使用される設備用製缶品の製作に対応しています。ダンパーのほか、以下のような設備部品の製作が可能です。
- ダンパー
- サイクロン
- 排気筒
- 機器架台
- 各種設備用ダクト
当社が製作した設備用製缶品全般については、以下のまとめページで複数の事例をご紹介しています。
「設備用製缶品の製作事例一覧を見る」
→ https://www.jp-k.co.jp/works-cyclone/
図面に基づく製作はもちろん、設備仕様に合わせた製作についてもご相談いただけます。ダンパーをはじめとした設備用製缶品の製作や製缶加工をご検討の際は、お気軽にお問い合わせください。当社の技術チームが、現地調査を実施し、お客様のニーズに最適なダンパーの製作についてご提案させていただきます。
